電空・空空の取付金具を共通化
シンプルなゼロ・スパン調整機構
リニアモーション、ロータリーモーションを選択可能
3種類のパイロットリレー。標準、安定型、高速型
5〜200Hz(2G)で共振点なし
さまざまな取付姿勢が可能な革新的デザイン
4面カム採用により4種類の特性を選択可能

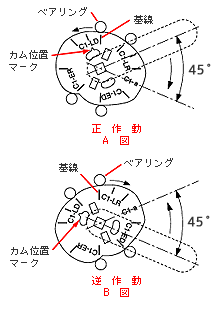

リニアモーション用4面カム特性

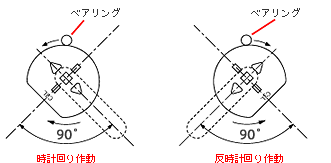

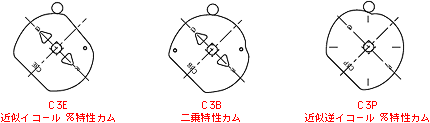

ロータリーモーション用2面カム特性
モデル | 1 | 2 | 3 | 4 | 5a | 5b | 6 | 7 | 8 | 9 | 10 | ||
□□ | ○ | ○ | ○ | – | □ | □○ | / | □○ | □○ | □○ | □○□ | □○○ |
———————————–
シリーズ | supplemental | ||||||||||
1 モデル |
2 シリーズ |
3 ハウジング構造 |
4 機能・空気接続口 |
5a *1 周囲温度範囲 |
5b マウント方式 |
||||||
XE | 電空ポジショナ XE |
1 | 100シリーズ | 0 | 標準型非防爆 | 1 | 単動 Rc(PT)1/4 |
S | 標準型: -20 to 83℃ 耐圧防爆 Ex d llB T6: -20~60℃ 耐圧防爆(水素) Ex d llB+H₂ T6: -20~60℃ |
S1 | リニアモーション/ サイドレバー式 |
2 | 複動 Rc(PT)1/4 |
S3 | ロータリーモーション/ サイドレバー式 |
||||||||
5 | 耐圧防爆 Ex d llB T6 |
3 | 単動 NPT 1/4 |
B4 | リニアモーション/ バックレバー式 |
||||||
6 | 耐圧防爆(水素) Ex d llB+H₂ T6 |
4 | 複動 NPT 1/4 |
B7 | ロータリーモーション/ 同心式 |
||||||
L | -50~60℃ | ||||||||||
H | 0~100℃ |
———————————–
supplemental | ||||||||
6 *2 圧力計 |
7 |
8 入力信号 |
9 カム |
|||||
M2 | 0.2Mpa | 標準型 | M1 | 4~20mADC | C1a | 4面カム リニア & Eq% |
||
M4 | 0.4Mpa | クリーナー | orifice dia | M2 | 4~12mADC | C3L | 2面カム リニア |
|
M0 | 1.0Mpa | 無 | 有 | M3 | 12~20mADC | C3E | 2面カム Eq % |
|
K2 | 200kPa | F1 | Q1 | 5.0 mm | C3B | 2面カム 二乗特性 |
||
K4 | 400kPa | F2 | Q2 | 2.0 mm | C3P | 2面カム 逆Eq % |
||
K0 | 1000kPa | F4 | Q4 | 1.0 mm | C4La | 4面カム リニア&Eq % |
||
P2 * | 30psi | F5 | Q5 | 0.7 mm | C7L | 2面カム リニア |
||
P4 * | 60psi | F6 | Q6 | 0.45 mm | ||||
P0 * | 150psi | 安定型 | ||||||
B2 | 2bar | G1 | J1 | 5.0 mm | ||||
B4 | 4bar | G2 | J2 | 2.0 mm | ||||
B0 | 10bar | G4 | J4 | 1.0 mm | ||||
G5 | J5 | 0.7 mm | ||||||
G6 | J6 | 0.45 mm | ||||||
高速型 | ||||||||
R1 | T1 | 5.0 mm |
* psiは海外用途の為記載しています。したがって国内用途では使用不可です。
項目 | 単動 | 複動 |
入力信号/ 入力抵抗 | 標準:4 ~ 20mA / 250 Ω (レンジアジャストメントの調整で1/2 スプリットまで可能) |
|
供給空気圧 | 0.14~0.7MPa/140~700kPa | |
ストローク/ 開度 | リニアモーション:10 ~ 100mm ロータリーモーション:60 ~ 90° |
|
空気接続口 (圧力計接続口) |
標準:Rc1/4(圧力計Rc1/8) オプション:1/4 NPT(圧力計1/8 NPT) |
|
電気接続口 | 標準:G 1/2 (PF 1/2) オプション:1/2 NPT |
|
外部導線引込 | 電線管ねじ結合方式・耐圧パッキン方式 | |
圧力計(出力圧力)*1 | 標準:0 ~ 0.2MPa、0 ~ 0.4MPa、0 ~ 1.0MPa(R, NPT) オプション:kPa(R, NPT)、psi、bar( NPT) |
|
外郭保護等級 | IP65 (IEC 529-1989) | |
ハウジング構造 | 非防爆 耐圧防爆構造 Ex d llB T6 水素対応耐圧防爆構造 Ex d llB+H₂ T6 |
|
カム | 標準:リニア特性 オプション:非線形特性 |
|
*2 周囲温度範囲 |
標準型(S):–20 ~ 83℃ 低温型(L):–50 ~ 60℃ 高温型(H): 0 ~ 100℃ Ex d IIB T6:–20 ~ 60℃ Ex d IIB+H₂ T6:–20 ~ 60℃ |
|
質量 | 約:2.2kg ~ 2.6kg | 約:2.3kg ~ 2.7kg |
材質 | 本 体: アルミダイカスト カバー: PBT 樹脂(ガラス繊維入)、[オプション:アルミダイカスト] |
*1 kPa、psi、bar 表記についてはお問い合わせ下さい。
*2 防爆タイプは高温仕様・低温仕様はありません。
