コントロールドライブユニット：SE
概要
◆頑強なSUS304 製フレーム
◆容易なメンテナンス
◆大小さまざまな出力が選択可能
◆マニュアルハンドル付
◆カムの取付方向を変更することで特性変更が可能
仕様
| シリーズ | 空気式コントロールドライブ･ユニット SE シリーズ | ||
| 構造 | 全閉屋外型 | ||
| 周囲温度範囲 | 標準温度仕様 –10 ～ 50℃ 高温仕様 0 ～ 100℃ |
||
| 湿度 | 85％以下（結露しないこと） | ||
| 仕様定格 | 連続 | ||
| 入力信号 | 電気信号：DC ４～20mA 空気信号：0.02 ～ 0.1MPa（20 ～ 100kPa） |
||
| 供給空気圧 | 0.14 ～ 0.70MPa | ||
| 空気消費量 | 11Nℓ/min（バランシング状態にて供給圧力0.4MPa 時） | ||
| 材質 | 標準：SUS304 オプション：SS（塗装色マンセル7.5BG 6/1.5 薄い灰色） |
||
| ヒステリシス | 2％ | ||
| リニアリティ | ±3％ | ||
| 特性 | リニア､近似イコール%､近似逆イコール％ |
型式一覧表
| モデル | 定格トルク N-m(kgf-m） | シリンダー寸法(mm) | 本体質量 （kg） |
||||
| 供給圧力（MPa） | ピストン径 | ストローク | ロッド径 | ||||
| 0.4Mpa | 0.5Mpa | 0.55Mpa | |||||
| SE-01H | 123（12.6） | 152（15.5） | 167（17.0） | Φ100 | 100 | Φ30 | 70 |
| SE-02H | 196（20.0） | 245（25.0） | 274（28.0） | Φ125 | 100 | Φ36 | 80 |
| SE-05H | 323（33.0） | 412（42.0） | 451（46.0） | Φ160 | 100 | Φ40 | 160 |
| SE-08H | 627（64.0） | 784（80.0） | 872（89.0） | Φ180 | 150 | Φ45 | 190 |
| SE-15H | 1039（106.0） | 1313（134.0） | 1421（145.0） | Φ200 | 200 | Φ50 | 280 |
| SE-25H | 1568（160.0） | 1960（200.0） | 2156（220.0） | Φ200 | 300 | Φ50 | 380 |
| SE-40H | 2489（254.0） | 3126（319.0） | 3430（350.0） | Φ250 | 300 | Φ60 | 440 |
| SE-60H | 4155（424.0） | 5194（530.0） | 5684（580.0） | Φ300 | 350 | Φ70 | 620 |
| SE-80H | 5341（545.0） | 6664（680.0） | 7350（750.0） | Φ300 | 450 | Φ70 | 720 |
| SE-80H（IP-TYPE） | 5428（553.9） | 6785（692.3） | 7464（761.6） | Φ340 | 350 | Φ60 | 720 |
| SE-100H（IP-TYPE） | 6946（708.8） | 8683（886.0） | 9551（974.6） | Φ385 | 350 | Φ70 | 820 |
| SE-150H（IP-TYPE） | 9923（1012.6） | 12404（1265.7） | 13645（1392.3） | Φ385 | 500 | Φ70 | 1350 |
| SE-200H（IP-TYPE） | 12762（1302.2） | 15953（1627.9） | 17548（1790.6） | Φ435 | 500 | Φ70 | 1500 |

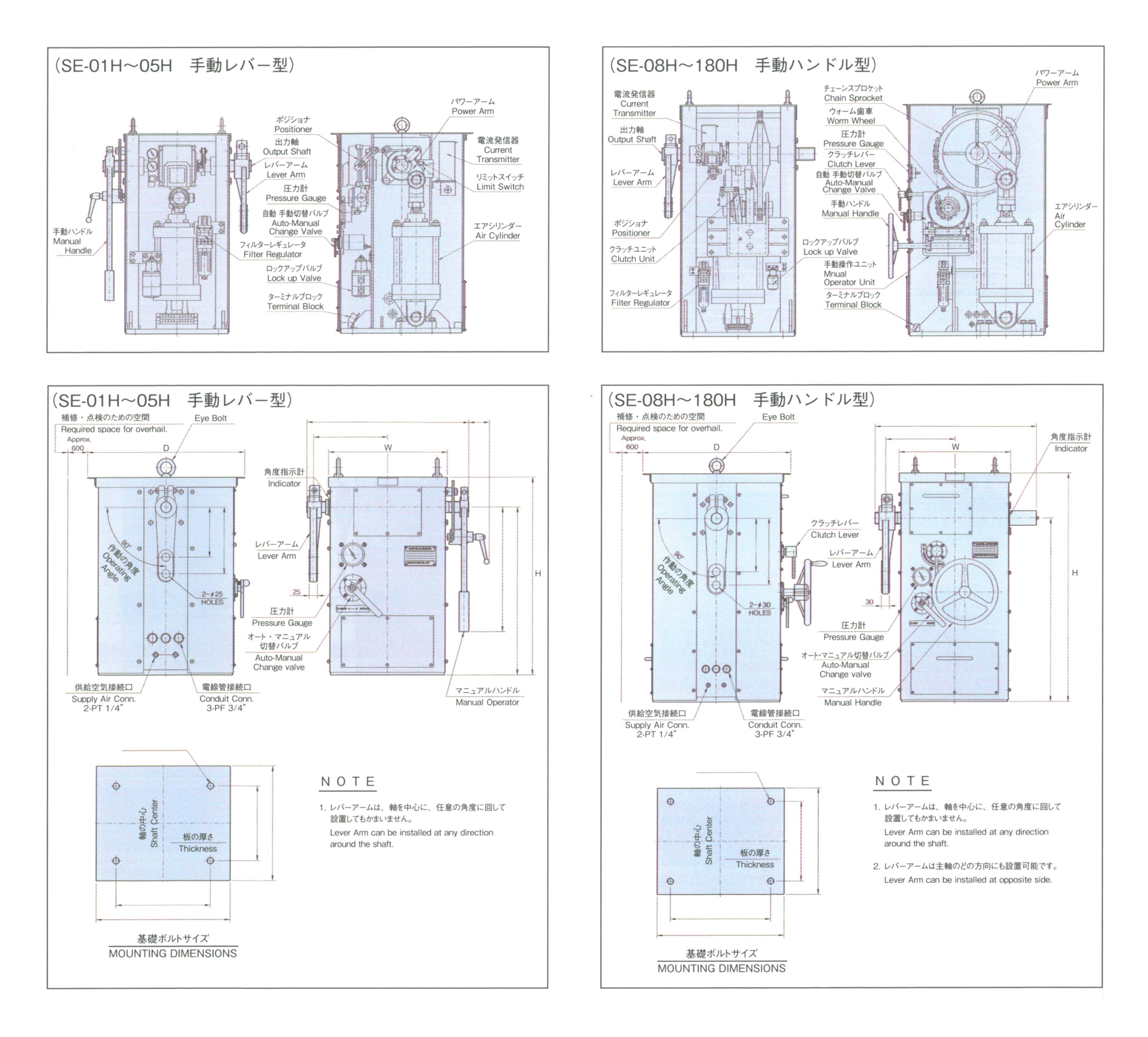

外形寸法
（ｍｍ）
|
モデル |
W |
D |
H |
I |
|
SE-01 |
360 |
475 |
595 |
16 |
|
SE-02 |
360 |
475 |
610 |
16 |
|
SE-05 |
360 |
475 |
675 |
16 |
|
SE-08 |
420 |
560 |
860 |
19 |
|
SE-15 |
460 |
620 |
964 |
19 |
|
SE-25 |
530 |
755 |
1170 |
22 |
|
SE-40 |
545 |
805 |
1285 |
22 |
|
SE-60 |
630 |
930 |
1495 |
25 |
|
SE-80 |
650 |
1050 |
1700 |
25 |
| SE-80H（IP-TYPE） |
682 |
912 |
1427 |
25 |
| SE-100H（IP-TYPE） |
682 |
912 |
1427 |
25 |
| SE-150H（IP-TYPE） |
752 |
1077 |
1560 |
30 |
| SE-200H（IP-TYPE） |
752 |
1077 |
1560 |
30 |
