Control Drive：SE
Features
◆Durable SUS 304 frame.
◆Easy and flexible installation and maintenance.
◆Various output torque is available.
◆Manual operator handle.
◆Operation changeable by cam setting.
Spec
| Series | Pneumatic Control Drive Unit SE | ||
| Structure | totally enclosed outdoor type | ||
| Ambient tempertature | standard:-10～50℃ High temp:0～100℃ |
||
| Relative humidiity | Below85％（No Dew） | ||
| Rating | Continuous | ||
| Input signal | Electric signal：DC4～20mA
Pneumatic signal：0.02～0.1Mpa（20～100ｋPa） |
||
| Supply air pressure | 0.14～0.69Mpa(140～690kPa) | ||
| Air consumption | 11Nℓ/min at balancing position supplying air 0.4Mpa | ||
| Materials | Standard：SUS304
Option：SS material |
||
| Hysterisys | 2％ | ||
| Linearity | ±3％ | ||
| Characteristics | linear、Equal％、Reverse Equal％ |
Notation table
| Model | Rated torque N-m(Kgf-m) | Cylinder Dimension(mm) | Approx.weight （kg） |
||||
| Supply air pressure(Mpa) | piston dia | stroke | rod dia | ||||
| 0.4Mpa | 0.5Mpa | 0.55Mpa | |||||
| SE-01H | 123（12.6） | 152（15.5） | 167（17.0） | Φ100 | 100 | Φ30 | 70 |
| SE-02H | 196 (20.0） | 246（25.0） | 274（28.0） | Φ125 | 100 | Φ36 | 80 |
| SE-05H | 323（33.0） | 412（42.0） | 451（46.0） | Φ160 | 100 | Φ40 | 160 |
| SE-08H | 627（64.0） | 784（80.0） | 872（89.0） | Φ180 | 150 | Φ45 | 190 |
| SE-15H | 1039（106.0） | 1313（134.0） | 1421（145.0） | Φ200 | 200 | Φ50 | 280 |
| SE-25H | 1568（160.0） | 1960（200.0） | 2156（220.0） | Φ200 | 300 | Φ50 | 380 |
| SE-40H | 2489（254.0） | 3126（319.0） | 3430（350.0） | Φ250 | 300 | Φ60 | 440 |
| SE-60H | 4155（424.0） | 5194（530.0） | 5684（580.0） | Φ300 | 350 | Φ70 | 620 |
| SE-80H | 5341（545.0） | 6664（680.0） | 7350（750.0） | Φ300 | 450 | Φ70 | 720 |
| SE-80H（IP-TYPE） | 5428（553.9） | 6785（692.3） | 7464（761.6） | Φ340 | 350 | Φ60 | 720 |
| SE-100H（IP-TYPE） | 6946（708.8） | 8683（886.0） | 9551（974.6） | Φ340 | 350 | Φ70 | 820 |
| SE-150H（IP-TYPE） | 9923（1012.6） | 12404（1265.7） | 13645（1392.3） | Φ385 | 500 | Φ70 | 1350 |
| SE-200H（IP-TYPE） | 12762（1302.2） | 15953（1627.9） | 17548（1790.6） | Φ435 | 500 | Φ70 | 1500 |
* NORMAL MODEL and IP-TYPE is different by the cylinder inside. So the rated torque is different, too.

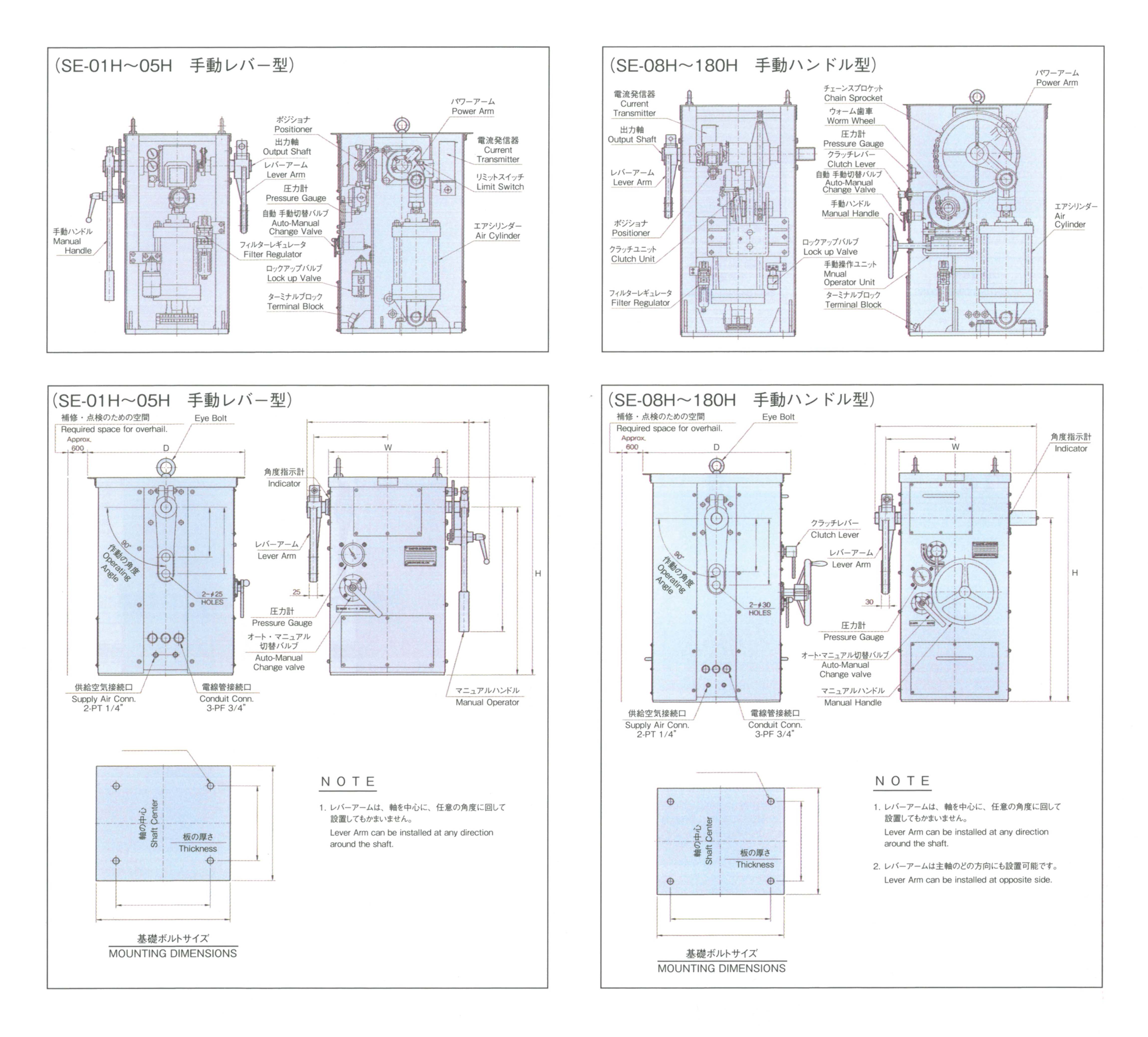

Dimension
（ｍｍ）|
Model |
W |
D |
H |
I |
|
SE-01H |
360 |
475 |
595 |
16 |
|
SE-02H |
360 |
475 |
610 |
16 |
|
SE-05H |
360 |
475 |
675 |
16 |
|
SE-08H |
420 |
560 |
860 |
19 |
|
SE-15H |
460 |
620 |
964 |
19 |
|
SE-25H |
530 |
755 |
1170 |
22 |
|
SE-40H |
545 |
805 |
1285 |
22 |
|
SE-60H |
630 |
930 |
1495 |
25 |
|
SE-80H |
650 |
1050 |
1700 |
25 |
|
SE-80H（IP-TYPE） |
682 |
912 |
1427 |
25 |
|
SE-100H（IP-TYPE） |
682 |
912 |
1427 |
25 |
|
SE-150H（IP-TYPE） |
752 |
1077 |
1560 |
30 |
|
SE-200（IP-TYPE） |
752 |
1077 |
1560 |
30 |
